Передающее оборудование MMDS MultiSegment

     Головное передающее оборудование MMDS MultiSegment (групповой передатчик MMDS MultiSegment) предназначено для организации аналоговых и цифровых беспроводных распределительных сетей MMDS в диапазоне частот 2…4,2 ГГц с радиусом зоны обслуживания от 5 до 50 км при передаче 24 аналоговых или больше 150 цифровых телевизионных каналов с модуляцией до QAM256, рис.1

MMDS

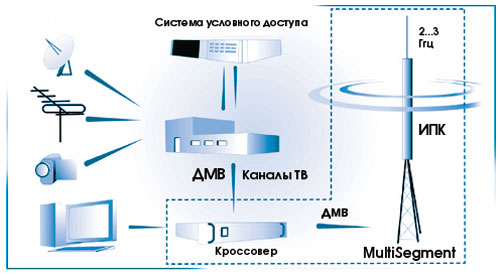

Рис.1 Головное передающее оборудование MMDS MultiSegment

     Конструкция группового передатчика MMDS представляет собой целый ряд взаимоувязанных оригинальных технических решений, основанных на общей идее - объединения повышающего конвертера, усилителя и передающей антенны в единый блок.
     В качестве источника многоканального телевизионного сигнала может использоваться групповой сигнал с выхода любой головной станции кабельного ТВ в дециметровом диапазоне частот и уровнем 85...91 дБмкВ. При соответствующем исполнении на передающее оборудование MultiSegment сигнал может подаваться по волоконно-оптической линии.
    Основными компонентами передающей станции являются: интегрированный передающий комплекс (ИПК) MultiSegment и Кроссовер.


ИПК
ИПК



Кроссовер
Кроссовер

     Интегрированный передающий комплекс MMDS MultiSegment преобразует входной многоканальный групповой телевизионный сигнал дециметрового диапазона в радиочастотный сигнал 2…4,2 ГГц, усиливает его и излучает в эфир. При этом ИПК располагается на вышке, а кроссовер непосредственно у головной станции.
     Усилитель ИПК построен по модульному принципу и обладает очень высокой линейностью, что способствует увеличению зоны обслуживания и уменьшению интермодуляционных искажений сигнала.
     Антенна ИПК выполнена в виде цилиндрической фазированной антенной решетки и непосредственно связана с усилительными модулями. При этом потери мощности в выходном тракте усилительных модулей не превышают 5%. В обычной компоновке передающей станции эти потери могут достигать 30% за счет рассогласования и потерь в фидере.

     Кроссовер необходим для объединения многоканального телевизионного сигнала головной станции с сигналами управления и диагностики, а также обеспечения дистанционного питания ИПК MultiSegment.

     Такой подход к построению передающих систем позволяет получить высокие технико-экономические показатели и дает ряд неоспоримых преимуществ системы в целом:

  • позволяет отказаться от использования дорогостоящего кабельного или волноводного фидера, повысить мобильность всей системы;
  • снимает ограничения на допустимую высоту подвеса передатчика, что увеличивает радиус зоны обслуживания;
  • даёт возможность изменять в широких пределах диаграмму направленности излучения антенны, оперативно конфигурировать зону обслуживания в зависимости от конкретных условий и пожеланий заказчика;
  • повышает надежность и живучесть системы MMDS в целом за счет модульной конструкции ИПК;
  • позволяет осуществлять свободный выбор типа головной станции КТВ для использования в системе MMDS.
